| Spécifications générales |
|
|
|
Nom du produit |

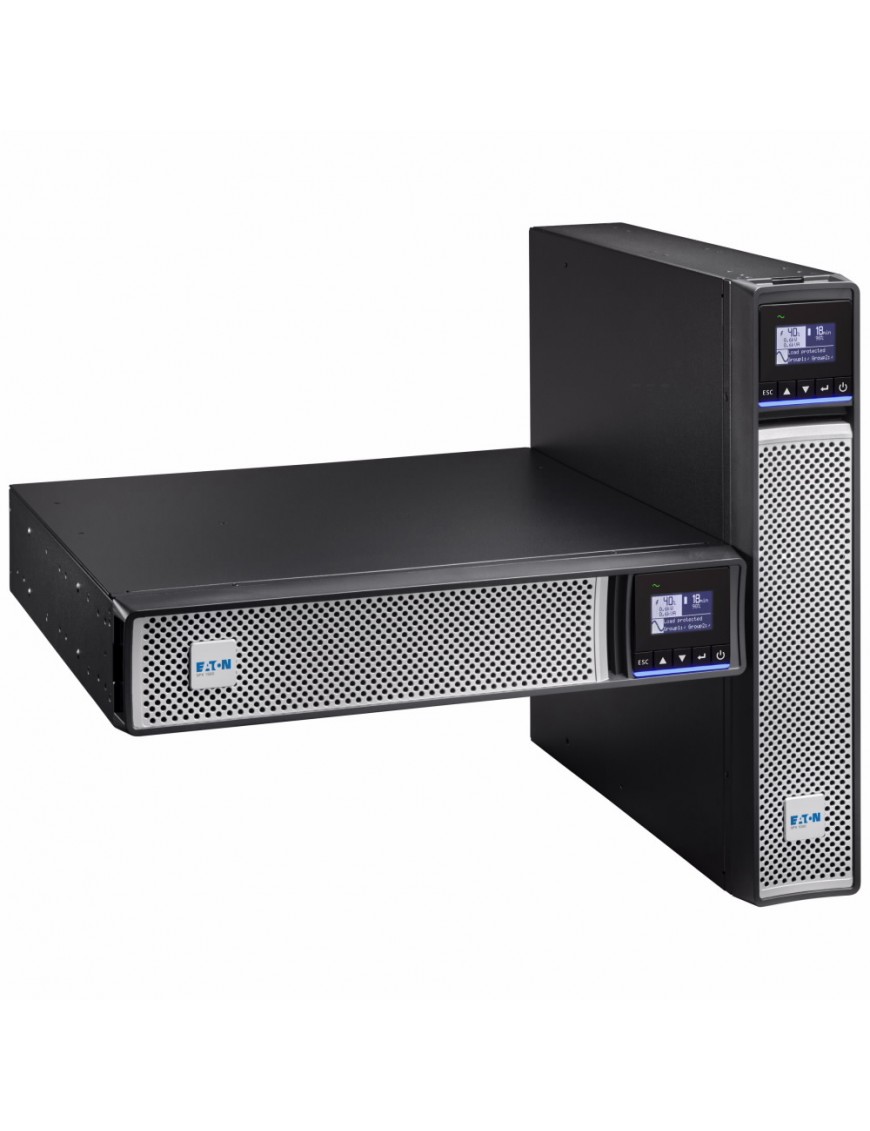

Onduleur Eaton 5PX Gen2 |
|
Numéro de catalogue |
5PX2200IRT2UG2 |
|
UPC |
743172104793 |
|
Longueur du produit |
603 mm |
|
Hauteur du produit |
85.5 mm |
|
Largeur du produit |
438 mm |
|
Poids du produit |
28.2 kg |
|
Conformité |
IEC/EN 62040-1 IEC/EN 62040-2 IEC/EN 62040-3 Conformité RoHS REACH UL 1778 CSA 22,2 |
|
Certifications |
CE cTUVus EAC Cm UKCA Ukr KCC Certifié ENERGY STAR |
|
Code de modèle |
Eaton 5PX 2200i RT2U G2 |
| Spécifications du produit |
|
|
|
Fréquence secondaire - max |
60 Hz |
|
Forme du signal de sortie |
Onde sinusoïdale |
|
Nombre de coffrets de batterie max. |
4 |
|
Puissance |
2200 W |
|
Facteur de puissance de sortie |
1 |
|
Forme |
rack/tour |
|
Inclut la carte réseau |
non |
|
Connexion d'entrée |
C20 |
|
Tension d’entrée - min |
150 V |
|
Tension de sortie - max |
240 V |
|
Fréquence secondaire - min |
50 Hz |
|
Compatibilité logicielle |
Eaton Intelligent Power Manager (IPM), Eaton Intelligent Power Protector (IPP) |
|
Remplacement de la batterie |
Remplaçable par l’utilisateur |
|
Type de Batterie |
Sans entretien, sans acide (remplaçable) |
|
Efficacité |
98 |
|
Fonctionnalités spéciales |
Régulation automatique de la tension (AVR)Rendement élevé, réduction des coûts d'énergie et de refroidissementOffre une sortie sinusoïdale propreFournit une puissance supérieure (watts) pour une protection d’un facteur de puissance unitaire (VA=W).Écran LCD affichant le statut et les indications en temps réelSauvegarde longue durée avec jusqu'à 4 EBM en optionMesure de la consommation électrique (jusqu'aux groupes de prises programmables)Produit polyvalent pour une installation en rack ou en tour1 emplacement pour carte de communication en option (carte réseau, carte relais ou carte industrielle & réseau)Compatible avec les environnements virtuels (VMware, Hyper-V, Citrix Xen, Redhat)1 port USB et 1 port série |
|
Type de construction |
Dispositif de 482,6 mm (19 pouces) |
|
Tension de sortie - min |
200 V |
|
Couleur |
Noir/argent |
|
Autonomie prolongée de la batterie |
oui |
|
Plage de tension de sortie |
230 V (+6%/-10%) |
|
Topologie |
Line-Interactive |
|
Durée de sauvegarde |
10 min |
|
Tension nominale d’entrée |
230 V par défaut (200/208/220/230/240 V) |
|
Plage de fréquence d'entrée |
47 à 70 Hz (système de 50 Hz), 56,5 à 70 Hz (système de 60 Hz), 40 Hz en mode à faible sensibilité |
|
Tension d’entrée - max |
294 V |
|
Type de tension |
AC |
|
Phase (sortie) |
1 |
|
Gestion des batteries |
Méthode de charge ABM ou à compensation de température (sélectionnable par l’utilisateur), protection contre les décharges profondes, reconnaissance automatique des modules batteries externes (EBM) |
|
Fonction arrêt automatique |
Oui |
|
Nombre de sorties C13 |
8 |
|
Nombre de sorties C19 |
2 |
|
Puissance en VA |
2 200 VA |
|
Contact libre de potentiel |
Oui |
|

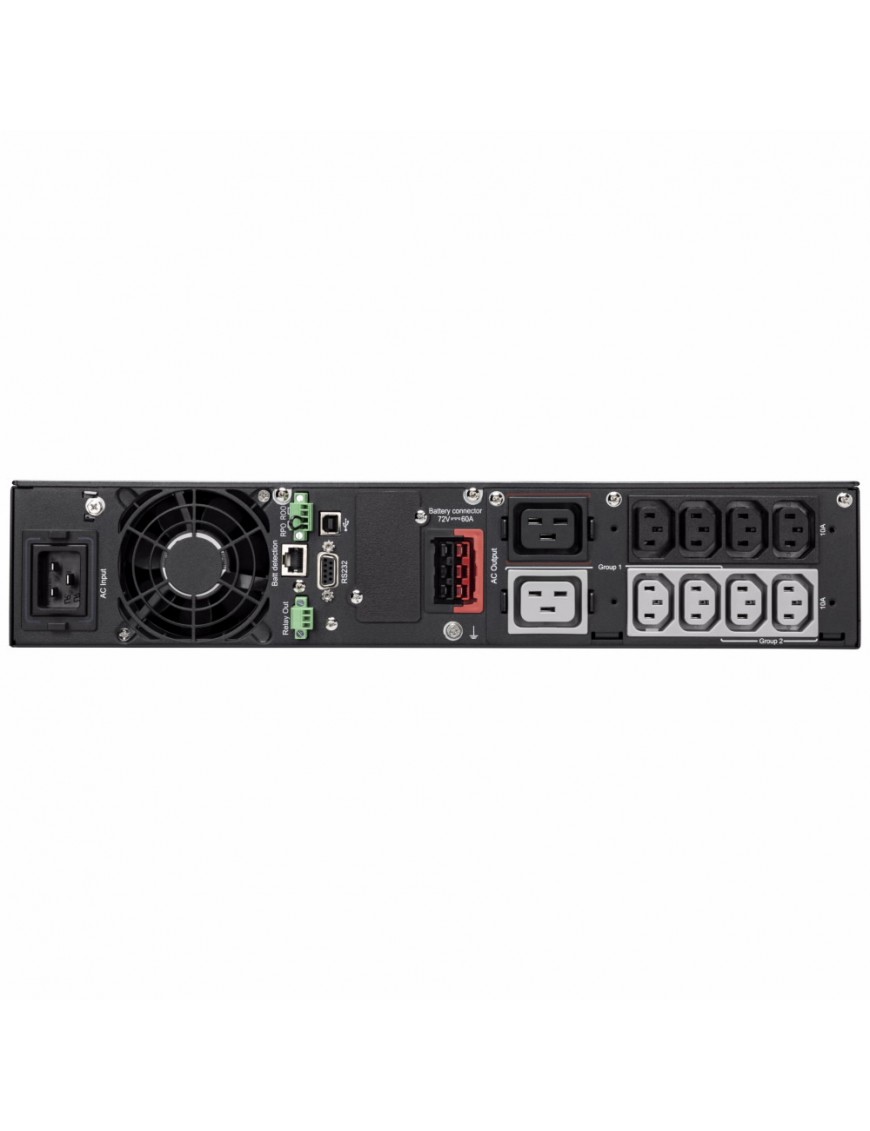

Prise |
(8) C13, (2) C19 |
|
Phase (entrée) |
1 |
|
Contenu du colis |
Câble d'entréeKit de montage rack(2) supports pour montage tourSystème de verrouillage de câbleCâble USBCâble série(2) câbles IEC-IECguide de démarrage rapideConsignes de sécurité |
|
Niveau de bruit |
moins de 40 dB à 1 mètre |
|
Type d’alimentation |
1 |
|
Graphe d'autonomie |
Afficher le graphique d'autonomie |
|
Interface utilisateur |
Afficheur à cristaux liquides graphique multilingue |
|
Quantité de batteries |
6 |
|
Taille du rack |
2U |
|
Tension |
230 V |
|
Longueur du cordon d’entrée |
1,8 m |
|
Plage de température |
0° à 40°C (32° à 104 °F), batteries recommandées max. 25 °C (77 °F) |
|
Communication par bus de terrain |
Port USB (conforme HID)Port Série RS-2321 mini-bornier pour la fonction marche-arrêt et la mise hors tension à distanceBornier pour relais de sortieContacts secs (3 sorties, une entrée, par optocoupleur, DB9) |
|
Humidité relative |
0-90 % sans condensation |
|
Kit de montage rack |
Oui |
|
Fréquence de sortie |
50/60 Hz |
|
Type d'interface |
autre |
|
Fréquence primaire - min |
47 Hz |
|
Puissance de la batterie |
12 V / 7 Ah |
|
Type |
Alimentation sans interruption |
|
Tension de sortie nominale |
230 V par défaut (200/208/220/230/240 V) |
|
Emplacement carte d’extension |
Un slot pour carte de communication en option |
|
Plage de la tension d'entrée |
160-294 V (réglable à 150 V-294 V) |
|
Fréquence nominale |
50-60 Hz |
|
Fréquence primaire - max |
70 Hz |
|
Altitude |
3000 m |
